50×50 PVC prstni kabelski kanal z režami

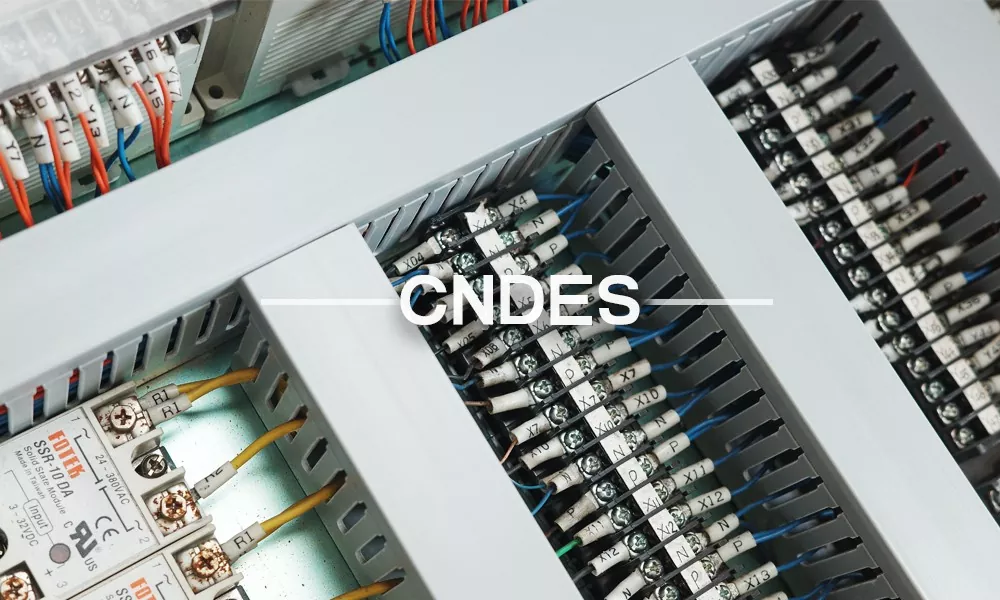

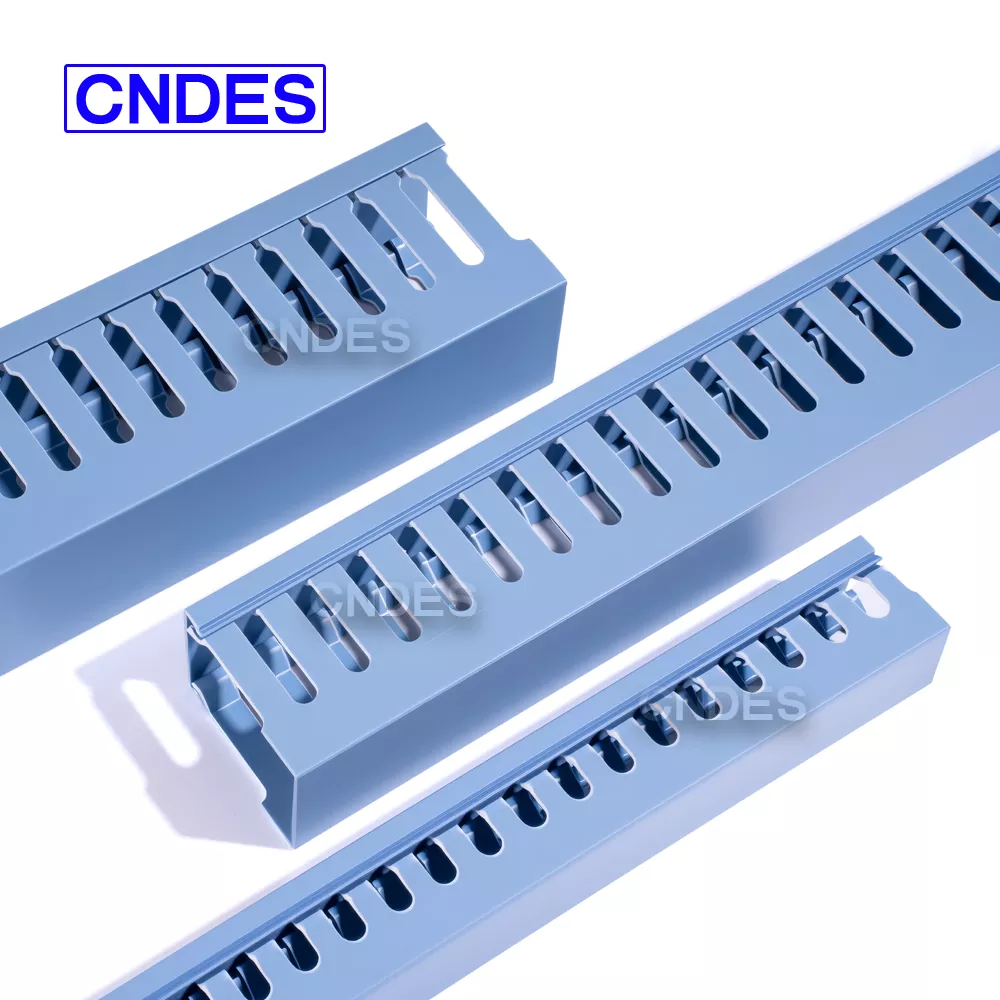

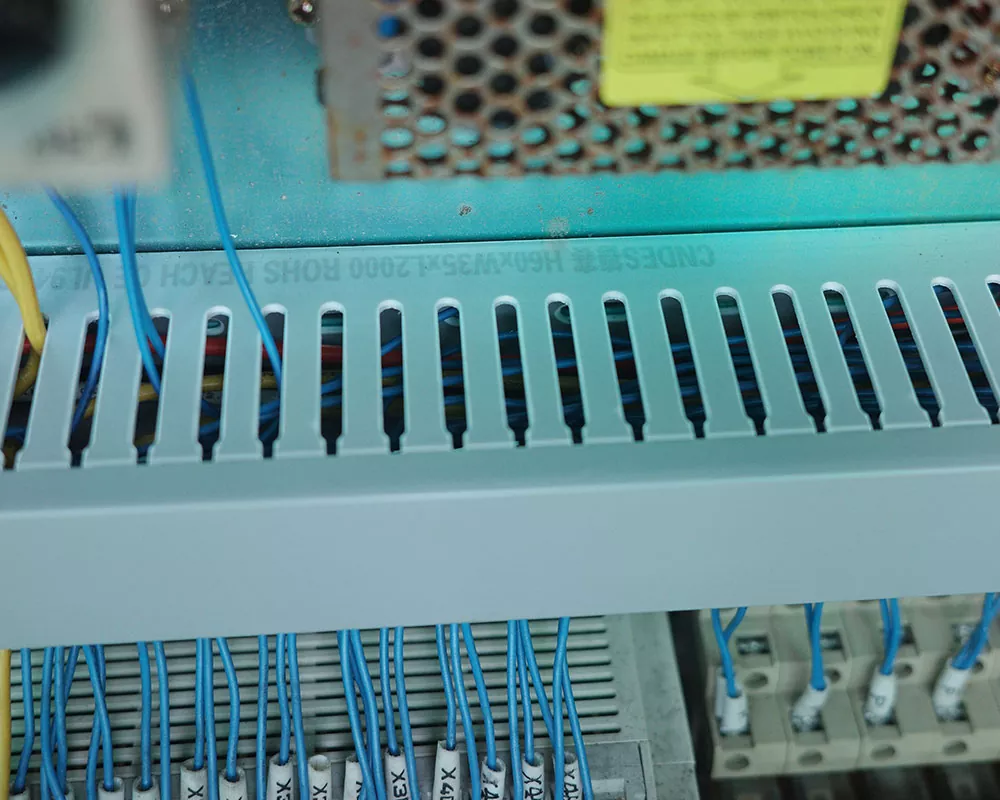

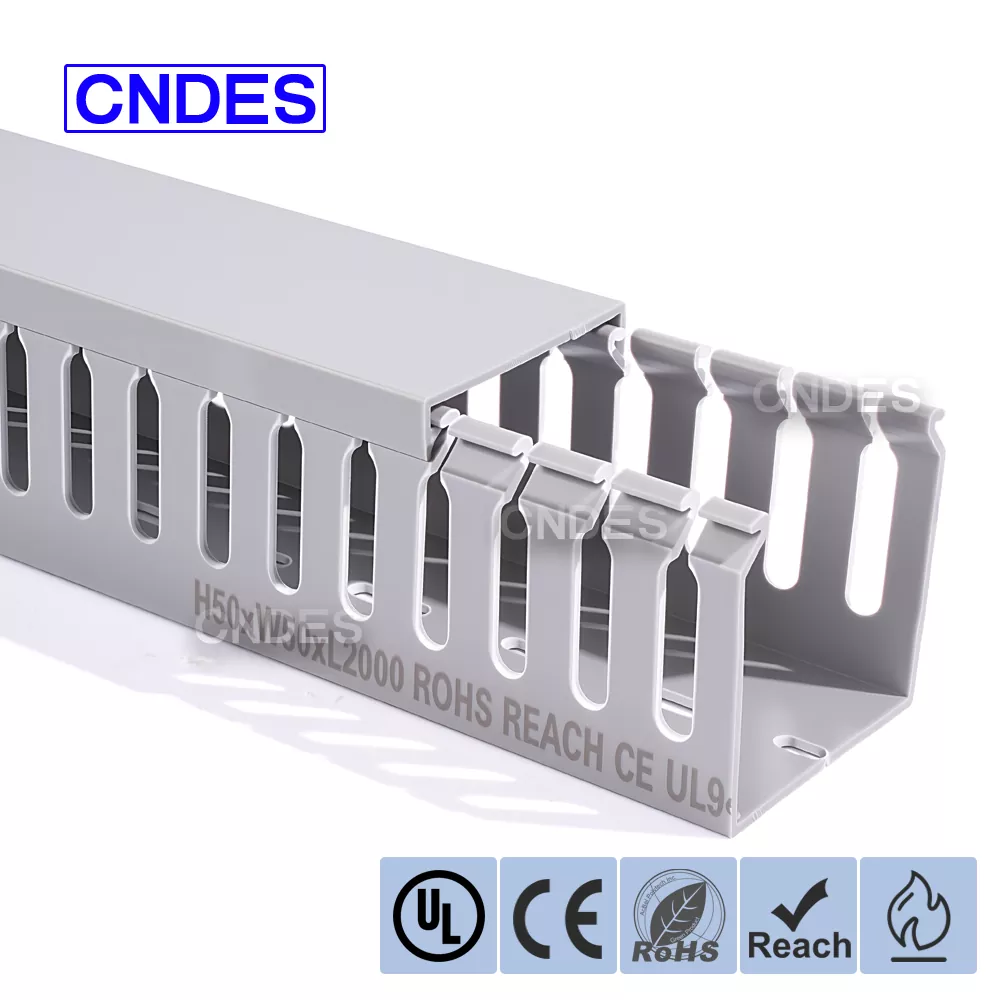

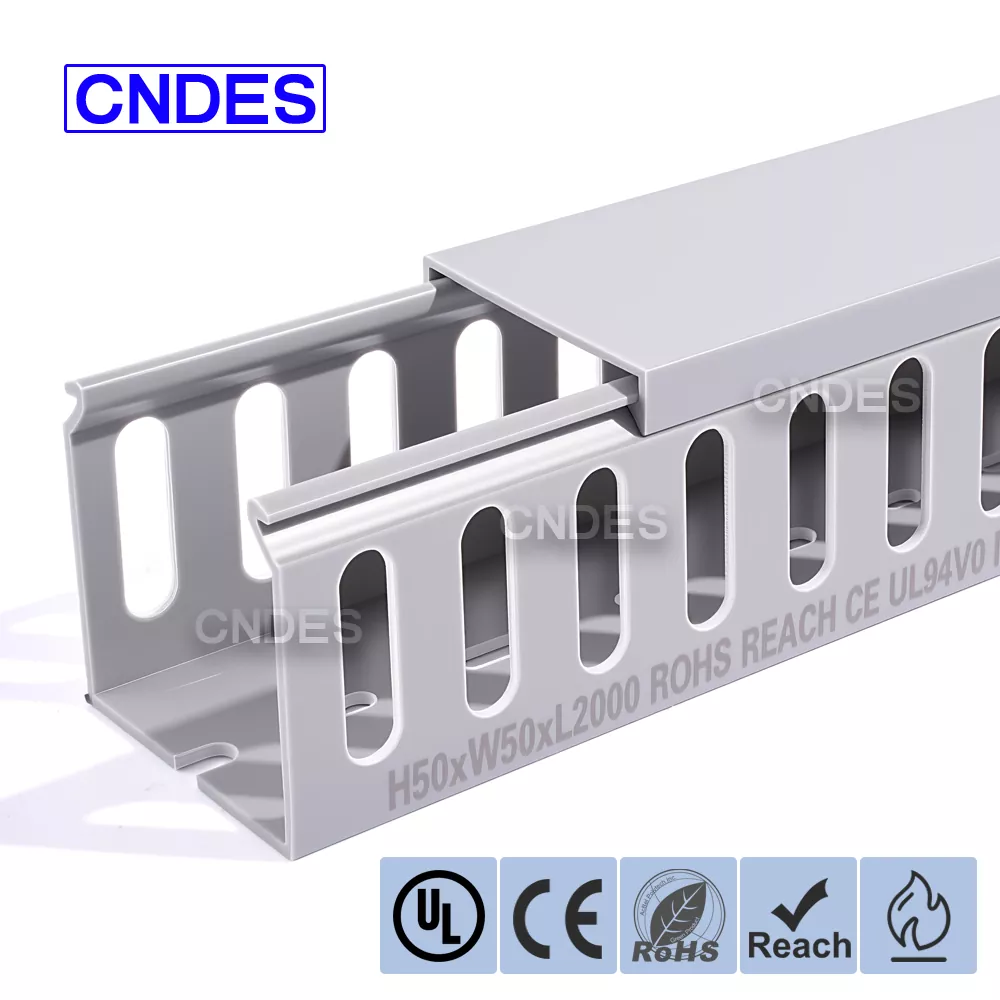

Prilagojeni PVC prstni kabelski kanal z režami 50 × 50 je zasnovan za učinkovito organizacijo kablov v električnih ploščah, omaricah za avtomatizacijo in industrijskih krmilnih sistemih. Z uravnoteženim kvadratnim profilom in s prsti odprtimi režami ta kanal za ožičenje omogoča hitro razvejanje kablov, čisto napeljavo in enostavno vzdrževanje.

Ta model, ki ga proizvaja CNDES, profesionalni proizvajalec in dobavitelj PVC kanalov za ožičenje na Kitajskem, se pogosto uporablja v aplikacijah, ki zahtevajo prilagodljivost, varnost in dolgotrajno vzdržljivost.

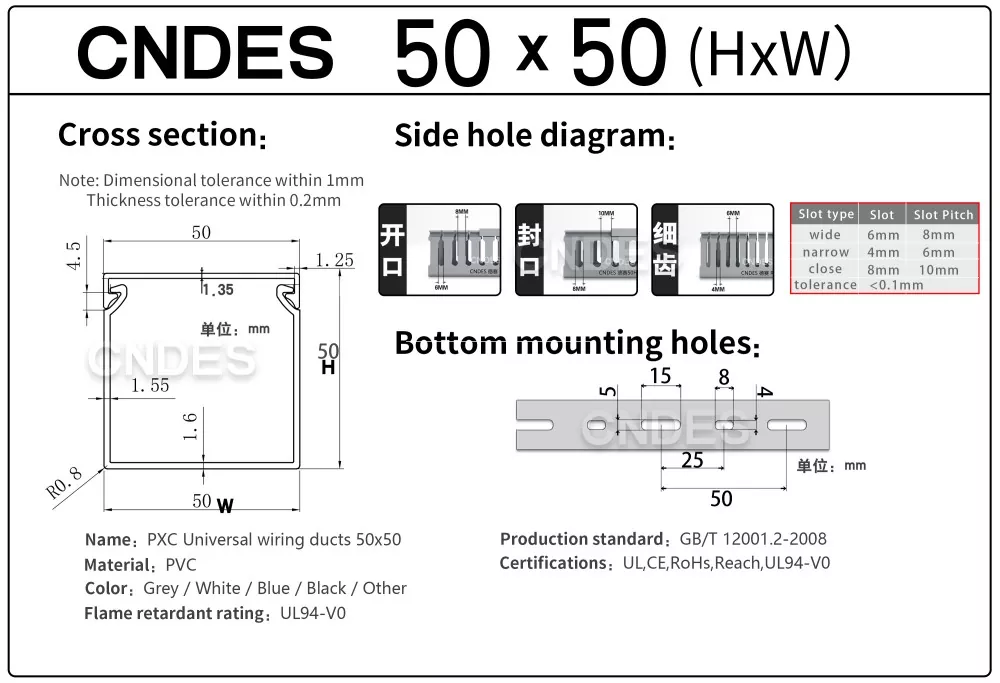

50*50-Specifikacija dokumenta

Navodila za uporabo

1. Priprava pred namestitvijo

Pred namestitvijo izberite ustrezno velikost cevi in ​​širino reže glede na količino kabla, premer kabla in okolje namestitve, kot sta razpoložljivi prostor in delovna temperatura.

Na primer, ozke zasnove prstnih rež so primerne za območja z visoko gostoto komponent, medtem ko širše reže omogočajo lažjo napeljavo večjih snopov kablov.

Pri nameščanju kakovostnega PVC prstnega kanala z režami 50×50 vnaprej načrtujte pot kabla in označite montažne položaje na stenah ali znotraj električnih omaric. Izogibajte se območjem z ostrimi robovi, pretiranimi vibracijami ali visokimi temperaturami.

Uporabite merilni trak in marker, da zagotovite natančno pozicioniranje in gladko usmerjanje.

Pripravite potrebna orodja, vključno z izvijačem, električnim vrtalnikom (če je potrebno vrtanje), nivojem in rezalnimi orodji, kot je žaga ali namenski rezalnik za ožičenje.

2. Pritrditev osnovne tirnice

Če nameščate na steno ali omarico, z električnim vrtalnikom izvrtajte luknje na označenih mestih. Vstavite raztezna sidra ali plastična sidra. Zagotovite, da se premer izvrtine ujema z velikostjo sidra, da preprečite nestabilnost zaradi prevelikih lukenj. Poravnajte osnovno tirnico PVC prstnega kanala za ožičenje z režami z pritrdilnimi točkami in privijte vijake z izvijačem, da zagotovite, da je tirnica varna in se ne maja. Dajte prednost uporabi predhodno izvrtanih montažnih lukenj cevi. Če so potrebne dodatne pritrdilne točke, izvrtajte luknje sami. Z nivojem preverite vodoravno poravnavo osnovnega kanala, s čimer preprečite težave pri naknadni namestitvi pokrovne plošče ali nagibu kabla. Po nastavitvi ponovno privijte vijake, da preprečite premik.

3. Organizacija in vstavljanje kablov

Pred vstavljanjem kablov jih razvrstite glede na funkcijo – na primer napajalne kable, signalne kable ali podatkovne kable – in jih po potrebi označite. Preverite, ali je premer kabla združljiv s širino reže.

Kable nežno vstavite skozi stranske reže ali končne odprtine visoko zmogljivega PVC prstnega kabla z režami 50×50, pri čemer se izogibajte pretiranemu vlečenju, ki lahko poškoduje izolacijo kabla.

Pri večjih kablih je mogoče posamezne »prste« reže odstraniti vzdolž vnaprej izrezanih linij ali obrezati z rezalnimi orodji, da ustvarite širše odprtine.

Razporedite kable po plasteh, da izboljšate organizacijo in prihodnje vzdrževanje. Običajna praksa je, da napajalne kable položite na dno, signalne kable pa na zgornjo plast, da zmanjšate motnje.

4. Namestitev pokrivne plošče

Poravnajte pokrovno ploščo z osnovnim kanalom in zagotovite, da se robovi pokrovne plošče popolnoma ujamejo s sponkami ali drsnimi utori osnovnega kanala. Za drsne pokrivne plošče jih potisnite navznoter z enega konca; za tipe s priponko pritisnite, dokler se ne zaskoči. Trdno pritisnite pokrovno ploščo, da jo trdno pritrdite na osnovni kanal. Za kabelski kanal iz PVC prstnega tipa z režami obrnite pokrovno ploščo v zaklenjen položaj. Preglejte pokrivno ploščo glede ravnine, da preprečite lokalno dvigovanje, ki bi lahko omogočilo vdor prahu. Prepričajte se, da je pokrovna plošča pritrjena brez rež, da preprečite, da bi prah ali tujki vstopili v notranjost cevi. Če je potrebno izboljšano tesnjenje, nanesite tesnilo na robove pokrivne plošče (izberite lepilo, ki je kompatibilno s PVC).

5. Obravnava posebnega scenarija

Ko nameščate na navpične površine, izberite pokrove s protizdrsnimi oblikami (npr. gumijaste blazinice ali tipi, ojačani z zaskočki), da preprečite zdrs. Občasno preglejte navpično nameščen PVC prstni kabelski kanal z režami, da zagotovite, da pokrovi ostanejo varni pred gravitacijskim zrahljanjem. V zaprtih prostorih odrežite cevi na ustrezne dolžine (z uporabo specializiranih orodij za rezanje, da ohranite čiste, poravnane robove). Po rezanju preverite, ali je odrezan rob oster. Po potrebi obrusite z brusnim papirjem, da preprečite poškodbe kabla ali operaterja. Če se temperature okolice približajo zgornji temperaturni meji cevi (npr. 50 °C ali 85 °C), izberite model, odporen na visoke temperature, ali uvedite dodatne ukrepe za odvajanje toplote. Na primer, rezervirajte prezračevalni prostor okoli cevi ali namestite hladilne ventilatorje.
